[자료구조] Heap(힙) : 이진 트리를 배열로 표시, 최대값/최소값 빨리 찾기

자료구조의 한 종류인 Heap(힙)에 대해서 살펴봅니다.





#. 구독 대상

• 컴퓨터 및 소프트웨어 공학과 관련자
• 자료구조 개념을 잡고 싶으신 분
• 소프트웨어 관련 종사자
• 기타 컴퓨터 공학에 관심이 있으신 분
• 기타 소프트웨어 개발과 지식에 관심이 있으신 모든 분들
• Swift 언어를 활용하여 자료구조를 공부해보고 싶으신 분들





---





Heap(힙)



힙(Heap)는 일종의 이진 트리(Tree)를 단일 배열을 이용하여 구현한 구조 가지는 자료구조로서 여러개의 값들 중에서 가장 큰 값이나 가장 작은 값을 빠르게 찾아내도록 하기위해서 만들어진 자료구조입니다.



힙은 완전 이진 트리와 같은 특성을 가지고 있으며 이진 탐색 트리와 비교시 약간 느슨한 상태의 반 정렬 상태를 가지는 형태를 취합니다.

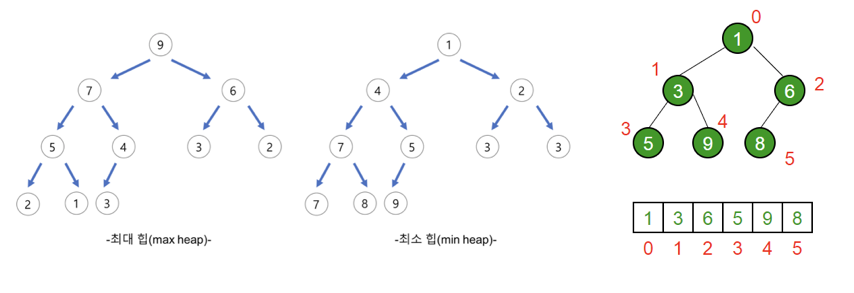

힙은 크게 정렬 상태에 따라서 아래와 같이 분류됩니다.



• 최대 힙(Max Heap) : 부모 노드의 키 값이 자식 노드의 키 값보다 크거나 같은 완전 이진 트리
• 최소 힙(Min Heap) : 부모 노드의 키 값이 자식 노드의 키 값보다 작거나 같은 완전 이진 트리











---









동작 방식



Heap의 기본 컨셉은 아래와 같습니다.

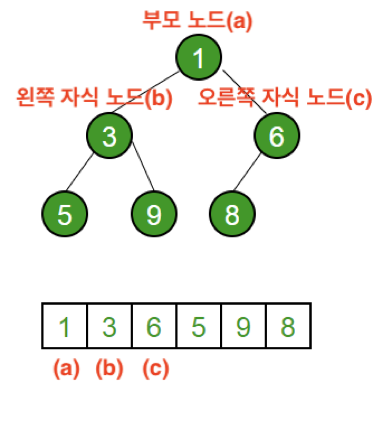

Heap에서의 부모 노드와 자식 노드의 관계 공식은 아래와 같습니다.





1. 부모의 인덱스 = (자식의 인덱스-1) / 2

     Ex) 0 = 0 / 2, 0 = 1 / 2



2. 왼쪽 자식의 인덱스 = (부모의 인덱스) * 2 + 1

     Ex) 1 = (0 / 2) + 1



3. 오른쪽 자식의 인덱스 = (부모의 인덱스) * 2 + 2

     Ex) 1 = (0 / 2) + 2











---

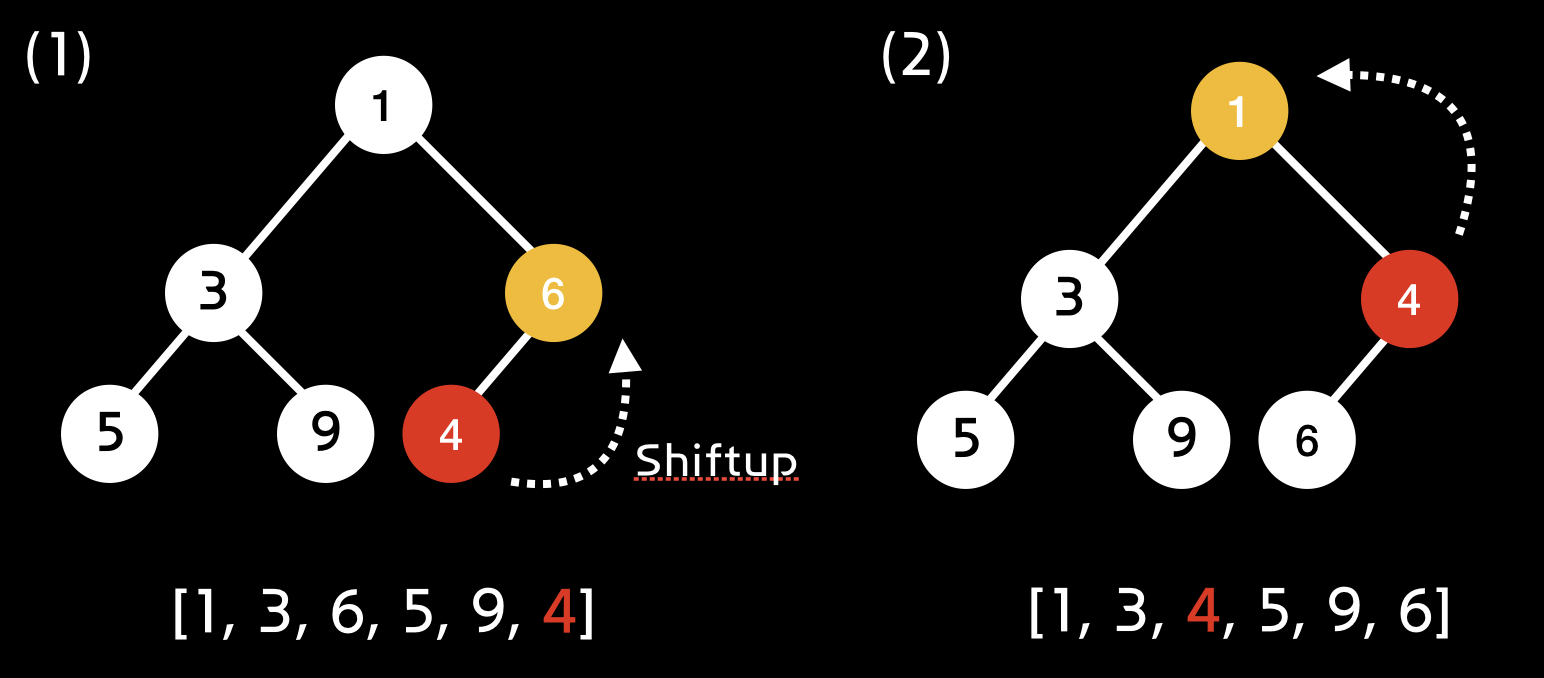

데이터 삽입



최소 Heap에서의 데이터 삽입 과정을 살펴보면 아래와 같습니다.



예) 1, 3, 6, 5, 9 에서 데이터 4 추가 시

     -> 1, 3, 4, 5, 9, 6



1. 우선 데이터 추가 시 배열 가장 마지막에 데이터를 삽입

2. 위의 부모 노드와의 비교 후 입력된 데이터가 더 작을 경우 부모 인덱스와 현재 인덱스 및 데이터 값 교체(ShiftUp)

3. 마지막 루트 노드(최 상단 노드)까지 2번의 과정을 반복

4. 최상단 노드까지 비교를 마치면 최종 데이터 삽입 완료













---

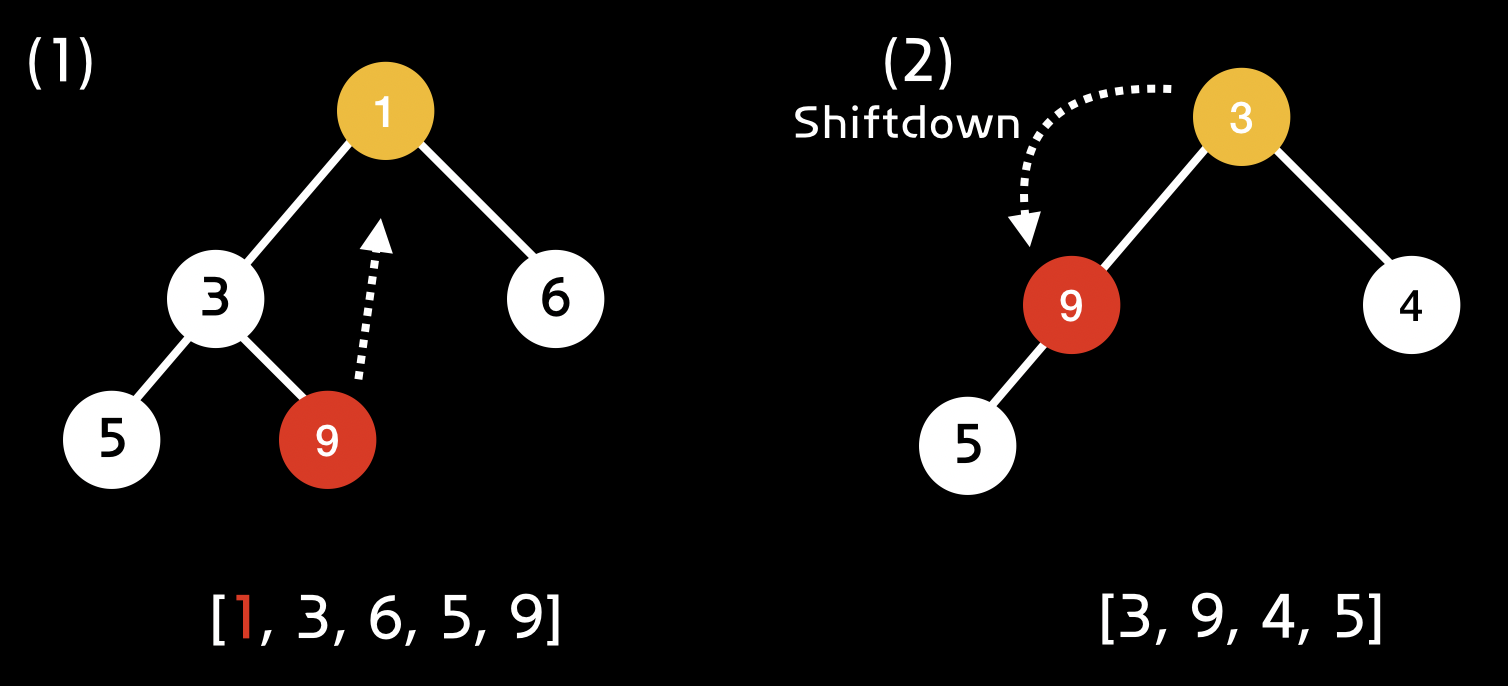

루트 데이터 삭제



최소 Heap에서의 루트 데이터 삭제 과정을 살펴보면 아래와 같습니다.



예) 1, 3, 6, 5, 9에서 데이터 1 삭제 시

     -> 3, 5, 6, 9



1. 루트 노드 삭제

2. 마지막 노드를 루트로 이동

3. 루트로 옮겨진 노드 아래의 자식 노드와 힙 조건 검사 후 조건이 맞지 않으면 인덱스 및 데이터 교체(ShiftDown)

4. 제일 마지막 자식 노드를 만날때까지 3번의 과정을 반복

5. 마지막 자식 노드까지 검사를 완료하면 삭제 과정 완료













---

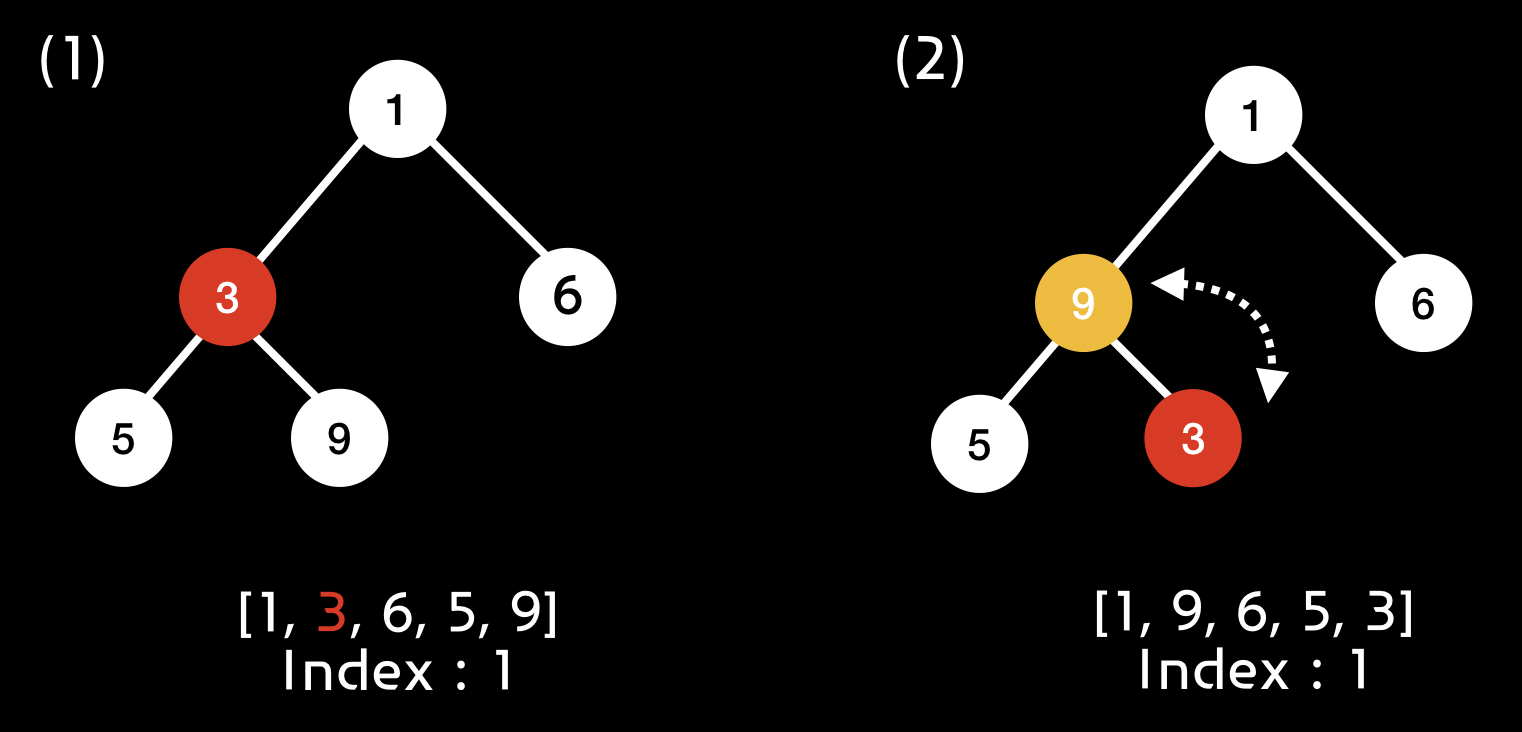

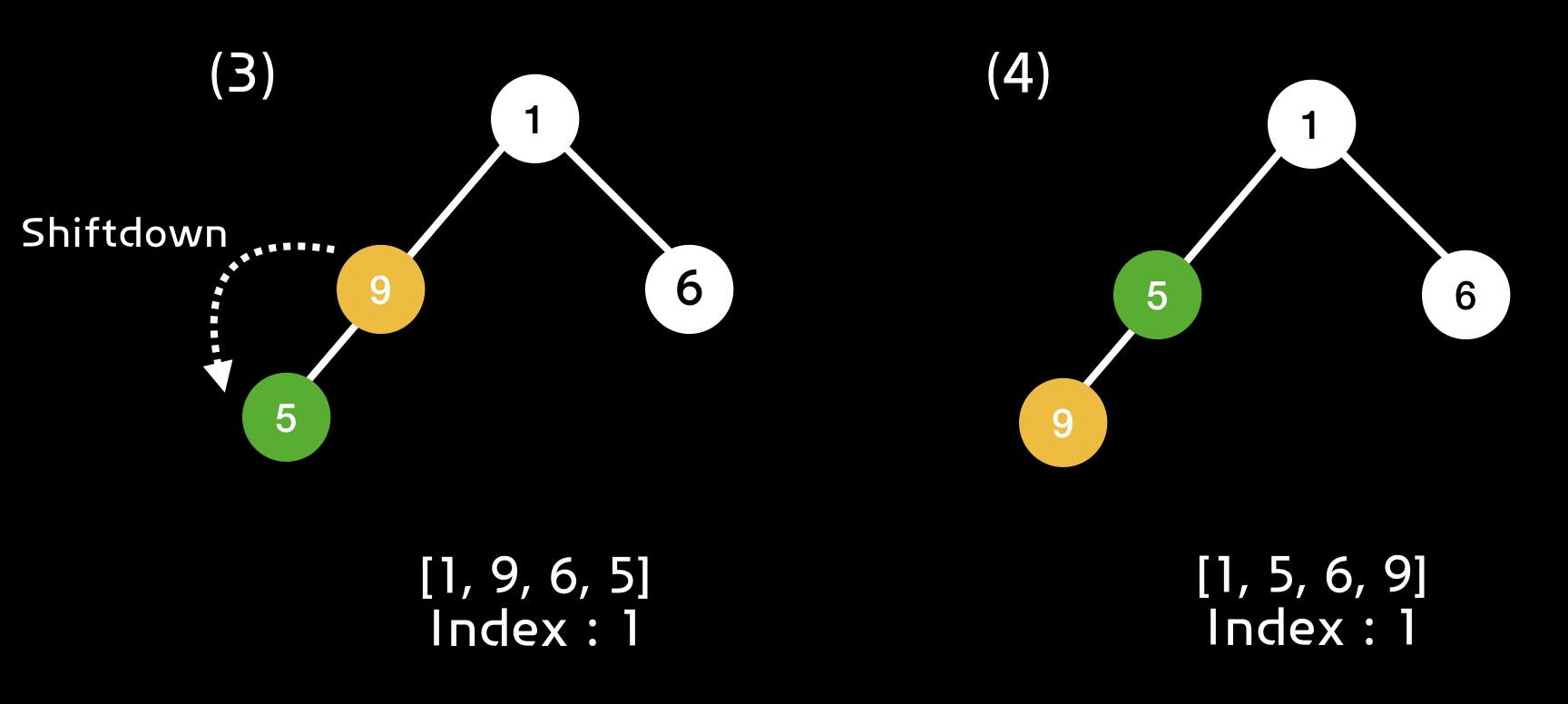

중간 데이터 삭제



최소 Heap에서의 중간 데이터 삭제 과정을 살펴보면 아래와 같습니다.



예) 1, 3, 6, 5, 9에서 데이터 3 삭제 시

     -> 1, 5, 6, 9



1. 삭제할 인덱스가 가장 마지막일 경우는 데이터 삭제 후 바로 종료

2. 제거할 데이터를 제일 마지막에 데이터와 교체(swap)

3. 교체한 후 마지막 데이터 삭제

4. 최초 교체했던 인덱스 기준으로 ShifDown 정렬

5. 이후 교체했던 인덱스 기준으로 ShifUp 정렬

6. 최종 정렬된 이후 삭제 과정 종료











---









특징



Heap의 특징을 살펴보면 아래와 같습니다.



- 최대, 최소 값을 쉽고 빠르게 찾을 수 있음

- 이진 트리를 1차 배열로 저장하여 표현

- 삽입, 삭제 평균 실행 시간은 O(logn)

- 완전 이진 트리의 일종으로 우선순위 큐에서 활용

- 힙은 일종의 반정렬 상태(느슨한 정렬 상태)를 유지

- 힙 트리에서는 중복된 값을 허용

- 힙 정렬(O(nLog n)), 우선 순위 큐(O(log n)), 그래프 알고리즘 등에서 활용









---







Implementation



Swift를 활용하여 Heap을 구현해보겠습니다.

우선 필요한 메소드는 아래와 같습니다.







---

- init : 리스트를 초기화하는 함수

- leftChildIndex : 왼쪽 자식 노드 인덱스 반환

- rightChildIndex : 오른쪽 자식 노드 인덱스 반환

- parentIndex : 부모 노드 인덱스 반환

- insert : 데이터 입력(마지막 혹은 특정 노드 위치)

- remove : 루트 노드 및 특정 노드 삭제

- siftDown : 자식 노드와의 비교 후 힙 정렬

- siftUp : 부모 노드와의 비교 후 힙 정렬

- count : 현재 리스트의 크기를 반환

- peek : 루트 노드(최상위 노드) 반환

- isEmpty : 현재 리스트의 크기가 비어있는지 체크

---









---







Heap 클래스



class Heap<Element : Comparable> {

    var elements: [Element] = []
    let sort: (Element, Element) -> Bool

    init(sort: @escaping (Element, Element) -> Bool, elements: [Element] = []) {
        self.sort = sort
        self.elements = elements

        if !elements.isEmpty {
            for i in stride(from: elements.count / 2 - 1, through: 0, by: -1){
                siftDown(from: i)
            }
        }
    }

    func leftChildIndex(ofParentAt index: Int) -> Int {
        return 2*index + 1
    }

    func rightChildIndex(ofParentAt index: Int) -> Int {
        return 2*index + 2
    }

    func parentIndex(ofChildAt index: Int) -> Int {
        return (index - 1) / 2
    }
}

extension Heap {
    func insert(_ element: Element) {
        elements.append(element)
        siftUp(from: elements.count - 1)

    }

    func remove() -> Element? {
        guard !isEmpty else {
            return nil
        }
        elements.swapAt(0, count - 1)
        defer {
            siftDown(from: 0)
        }
        return elements.removeLast()
    }

    func remove(at index: Int) -> Element? {
        guard index < elements.count else {  return nil }

        if index == elements.count - 1 {
            return elements.removeLast()
        }else {
            elements.swapAt(index, elements.count-1)
            siftDown(from: index)
            siftUp(from: index)
        }
        return elements.removeLast()
    }
}

extension Heap {
    func siftDown(from index: Int) {
        var parent = index

        while true {
            let left = leftChildIndex(ofParentAt: parent)
            let right = rightChildIndex(ofParentAt: parent)

            var candidate = parent // 탐색할 아이 지정
            if left < count , sort(elements[left], elements[candidate]) {
                candidate = left
            }
            if right < count , sort(elements[right], elements[candidate]) {
                candidate = right
            }
            if candidate == parent {  // 종료조건
                return
            }

            elements.swapAt(parent, candidate)
            parent = candidate
        }
    }

    func siftUp(from index: Int) {
        var child = index // 마지막 인덱스

        while true {
            let parent = parentIndex(ofChildAt: child)

            if child > 0 && sort(elements[child], elements[parent]) { // > 이니까
                elements.swapAt(child, parent)
                child = parent
            }else {
                return
            }
        }
    }
}

extension Heap {
    func peek() -> Element? {
        return elements.first
    }

    var count: Int {
        return elements.count
    }

    var isEmpty: Bool {
        return elements.isEmpty
    }
}







---







이상으로 자료구조의 Heap(힙)에 대해서 살펴보았습니다.

그럼 이상으로 글을 마치도록 하겠습니다.





오늘도 스마일(Smile)~~







감사합니다.
