[자료구조] Binary Tree(이진 트리) : 자식이 2개인 트리, 검색이 빠름

자료구조의 한 종류인 Binary Tree(이진 트리)에 대해서 살펴봅니다.





#. 구독 대상

• 컴퓨터 및 소프트웨어 공학과 관련자
• 자료구조 개념을 잡고 싶으신 분
• 소프트웨어 관련 종사자
• 기타 컴퓨터 공학에 관심이 있으신 분
• 기타 소프트웨어 개발과 지식에 관심이 있으신 모든 분들
• Swift 언어를 활용하여 자료구조를 공부해보고 싶으신 분들





---

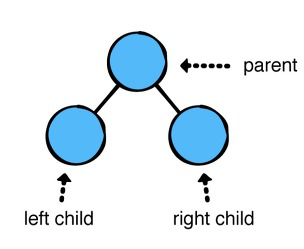

Binary Tree(이진 트리)



이진 트리(Binary Tree)는 한 노드가 최대 2개의 자식 노드만 가질 수 있는 트리를 말합니다.



공백 노드는 허용하며 이진 트리의 모든 서브 트리도 모두 이진 트리 형태를 취해야 합니다.



좌, 우로 구분하여 자식 노드를 가지고 있습니다.















---

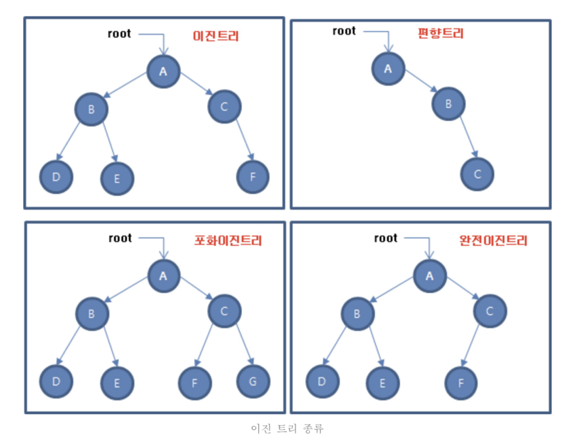

이진 트리 종류



지난 트리 강좌에서도 소개했었지만 중요한 부분이라서 다시한번 이진 트리의 종류에 대해서 살펴보겠습니다.

이진 트리는 아래의 그림과 같은 형태의 종류로 분류될 수 있습니다.













---











이진트리를 활용한 트리



이진 트리(Binary Tree)를 사용하여 보편적으로 활용되는 트리로는 아래와 같은 것들이 있습니다.



이진 검색 트리(Binary Search Tree, BST) :

이진 트리 구조를 가진 형태의 트리로서 자료의 검색, 삭제, 삽입이 효율적으로 이루어질 수 있도록 한 트리



AVL 트리(Adelson-Velskii and Landis’s Tree) :

한 노드를 중심으로 좌우 부분의 트리 높이의 차가 1 이하가 되도록 하는 이진 탐색 트리, 가장 초기에 나온 균형 잡힌 이진 탐색 트리



B 트리(B-Tree, Balanced Tree) :

다수의 키를 가진 노드로 구성되어 다방향 탐색이 가능한 트리, 2-3 트리의 확장된 형태로서 데이터베이스 및 파일 시스템 등에서 활용되고 있습니다.













---











데이터 순회(Traversal)



이진 트리(Binary Tree) 내에 있는 데이터를 접근하는 방법은 아래와 같이 3가지 방식이 있습니다.



1. 전위 순회(Preorder Traversal) : 루트(현재) 노드 -> 왼쪽 자식 노드-> 오른쪽 자식 노드를 재귀적으로 방문하는 방식

2. 중위 순회(Inorder Traversal) : 왼쪽 자식 노드-> 루트 노드 -> 오른쪽 자식 노드를 재귀적으로 방문하는 방식

3. 후위 순회(Postorder Traversal) : 왼쪽 자식 노드-> 오른쪽 자식 노드 -> 루트 노드를 재귀적으로 방문하는 방식











---

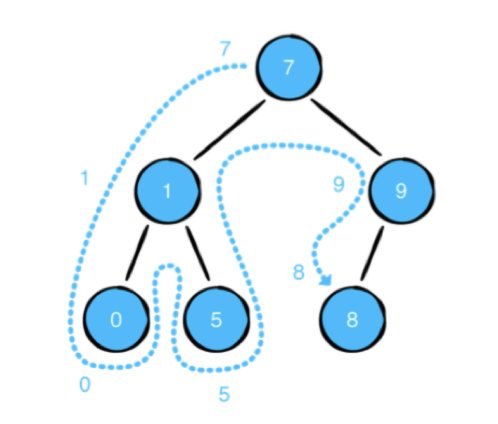

전위 순회(Preorder Traversal)



루트(현재) 노드 -> 왼쪽 자식 노드-> 오른쪽 자식 노드 순으로 순회하는 방식입니다.













---

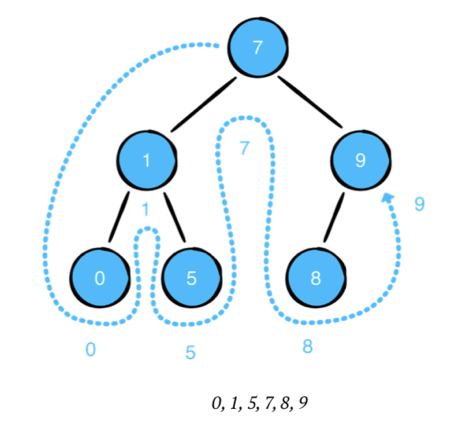

중위 순회(Inorder Traversal)



왼쪽 자식 노드-> 루트 노드 -> 오른쪽 자식 노드 순으로 순회하는 방식입니다.















---

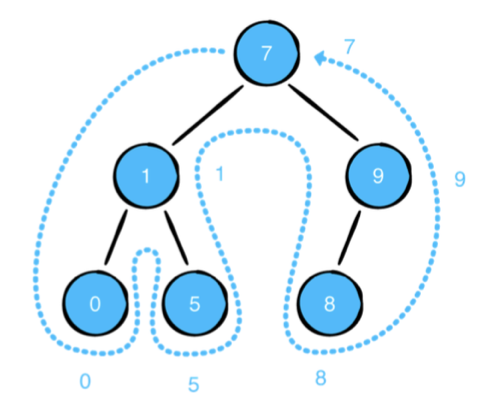

후위 순회(Postorder Traversal)



왼쪽 자식 노드-> 오른쪽 자식 노드 -> 루트 노드 순으로 순회하는 방식입니다.













---









특징



Binary Tree의 특징을 살펴보면 아래와 같습니다.



- 모든 노드가 최대 2개의 자식 노드를 가질 수 있는 트리

- 좌측과 우측으로 자식 노드를 구분

- 방문 순서에 따라서 전위, 중위, 후위 순회 방식이 있음

- 이진 트리는 많은 트리 구조와 알고리즘 등에 기초 역할을 수행









---







Implementation



Swift를 활용하여 가장 기본적인 Binary Tree를 구현해보겠습니다. 본 강의에서는 enum을 활용한 방식과 일반 class 방식 두 가지를 살펴보겠습니다.



우선 필요한 메소드는 아래와 같습니다.







---

- init : 이진 트리를 초기화하고 값을 생성해주는 함수

- traversePreOrder : 전위 순회를 실행하는 함수

- traverseInOrder : 특정 트리를 검색

- traversePostOrder : 특정 트리를 검색

---









---







Binary Tree 클래스(enum 방식)



// recursive enum 은 indirect 키워드 적어줘야함
public indirect enum BinaryTree<T : Comparable> {
    case node(BinaryTree<T>, T, BinaryTree<T>)
    case empty

    public var count: Int {
        switch self {
            case let .node(left, _, right):
              return left.count + 1 + right.count
            case .empty:
              return 0
        }
    }
}

extension BinaryTree: CustomStringConvertible {
    public var description: String {
        switch self {
            case let .node(left, value, right):
              return "value: \(value), left = [\(left.description)], right = [\(right.description)]"
            case .empty:
              return ""
        }
    }
}

extension BinaryTree {
    public func traverseInOrder(process: (T) -> Void) {
        // 같은 BinaryTree만 가능하도록
        if case let .node(left, value, right) = self {
            left.traverseInOrder(process: process)
            process(value)
            right.traverseInOrder(process: process)
        }
    }

    public func traversePreOrder(process: (T) -> Void) {
        if case let .node(left, value, right) = self {
            process(value)
            left.traversePreOrder(process: process)
            right.traversePreOrder(process: process)
        }
    }

    public func traversePostOrder(process: (T) -> Void) {
        if case let .node(left, value, right) = self {
            left.traversePostOrder(process: process)
            right.traversePostOrder(process: process)
            process(value)
        }
    }
}





Binary Node 클래스(Class 방식)



public class BinaryNode<T> {
    public var value: T
    public var leftChild: BinaryNode?
    public var rightChild: BinaryNode?

    public init(value: T) {
        self.value = value
    }

    public func traversePreOrder(visit: (T) -> Void) -> [T] {
        var results = [T]()

        results.append(value)
        visit(value)
        if leftChild != nil { results += leftChild!.traversePreOrder(visit: visit) }
        if rightChild != nil { results += rightChild!.traversePreOrder(visit: visit) }

        return results
    }

    public func traverseInOrder(visit: (T) -> Void) -> [T] {
        var results = [T]()

        if leftChild != nil { results += leftChild!.traverseInOrder(visit: visit) }
        visit(value)
        results.append(value)
        if rightChild != nil { results += rightChild!.traverseInOrder(visit: visit) }

        return results
    }

    public func traversePostOrder(visit: (T) -> Void) -> [T] {
        var results = [T]()

        if leftChild != nil { results += leftChild!.traversePostOrder(visit: visit) }
        if rightChild != nil { results += rightChild!.traversePostOrder(visit: visit) }
        visit(value)
        results.append(value)

        return results
    }
}

extension BinaryNode: CustomStringConvertible {
    public var description: String {
        return diagram(for: self)
    }

    private func diagram(for node: BinaryNode?,
                         _ top: String = "",
                         _ root: String = "",
                         _ bottom: String = "") -> String {
        guard let node = node else {
            return root + "nil\n"
        }
        if node.leftChild == nil && node.rightChild == nil {
            return root + "\(node.value)\n"
        }
        return diagram(for: node.rightChild, top + " ", top + "┌──", top + "│ ")
            + root + "\(node.value)\n"
            + diagram(for: node.leftChild, bottom + "│ ", bottom + "└──", bottom + " ")
    }
}





사용 예시



// Enum 방식 사용 예시

// leaf nodes
let node5 = BinaryTree.node(.empty, "5", .empty)
let nodeA = BinaryTree.node(.empty, "a", .empty)
let node10 = BinaryTree.node(.empty, "10", .empty)
let node4 = BinaryTree.node(.empty, "4", .empty)
let node3 = BinaryTree.node(.empty, "3", .empty)
let nodeB = BinaryTree.node(.empty, "b", .empty)

// intermediate nodes on the left
let aMinus10 = BinaryTree.node(nodeA, "-", node10)
let timesLeft = BinaryTree.node(node5, "*", aMinus10)

// intermediate nodes on the right
let minus4 = BinaryTree.node(.empty, "-", node4)
let divide3andB = BinaryTree.node(node3, "/", nodeB)
let timesRight = BinaryTree.node(minus4, "*", divide3andB)

// root node
let tree = BinaryTree.node(timesLeft, "+", timesRight)

print(tree.traversePreOrder(process: { _ in  }))
// ["+", "*", "5", "-", "a", "10", "*", "-", "4", "/", "3", "b"]

print(tree.traverseInOrder(process: { _ in  }))
// ["5", "*", "a", "-", "10", "+", "-", "4", "*", "3", "/", "b"]

print(tree.traversePostOrder(process: { _ in  }))
// ["5", "a", "10", "-", "*", "4", "-", "3", "b", "/", "*", "+"]





// Class 방식 사용 예시

let root = BinaryNode(value: 7)
let zero = BinaryNode(value: 0)
let one = BinaryNode(value: 1)
let five = BinaryNode(value: 5)
let eight = BinaryNode(value: 8)
let nine = BinaryNode(value: 9)

root.leftChild = one
one.leftChild = zero
one.rightChild = five
root.rightChild = nine
nine.leftChild = eight

print(root)
//  ┌──nil
// ┌──9
// │ └──8
// 7
// │ ┌──5
// └──1
//  └──0

print(root.traversePreOrder(visit: { _ in }))
// [7, 1, 0, 5, 9, 8]

print(root.traverseInOrder(visit: { _ in }))
// [0, 1, 5, 7, 8, 9]

print(root.traversePostOrder(visit: { _ in }))
// [0, 5, 1, 8, 9, 7]







---







이상으로 자료구조의 Queue(큐)에 대해서 살펴보았습니다.

그럼 즐겁고 행복한 금요일 되세요. ^^







감사합니다.
